Распределенная физическая звездообразная топология
Статьи / Локальные сети / Глава 2. Планирование сетевой архитектуры / Физические топологии / Распределенная физическая звездообразная топология

Для больших сетей одного концентратора может оказаться недостаточно. Возможно, у него будет маловато портов для поддержки всех компьютеров сети или компьютеры слишком далеко отстоят от концентратора, или одновременно и то, и другое. Для подключения всех устройств к сети может потребоваться несколько концентраторов, но идея создания в одном здании трех или четырех отдельных сетей может показаться не очень привлекательной. Как же решить проблему?

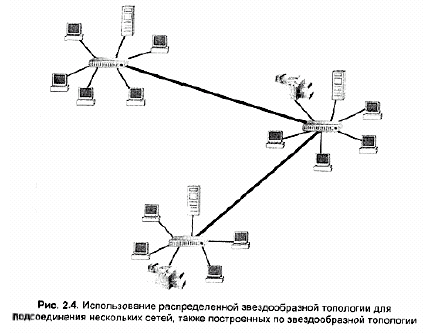

Это случай, для которого может пригодиться одна из разновидностей физической звездообразной топологии: связанная звезда (connected star) или распределенная звезда (distributed star). Здесь концентраторы сети последовательно подключены друг к другу, так что все они могут обмениваться информацией (рис. 2.4). Такая организация сети имеет некоторые недостатки, свойственные сети, построенной по шинной топологии: разрыв кабеля между двумя концентраторами изолирует части сети по обеим сторонам разрыва.
Однако этот недостаток компенсируется тем, что при отсутствии шины концентраторы были бы изолированы друг от друга в любом случае.
