Логическая схема сетиСтатьи / Локальные сети / Глава 14. Принципы управления сетями / Источник знаний о сети – документация производителя / Логическая схема сети
Физическая карта сети показывает размещение компонентов относительно друг друга.
В отличие от нее логическая карта сети (logical network тар) показывает

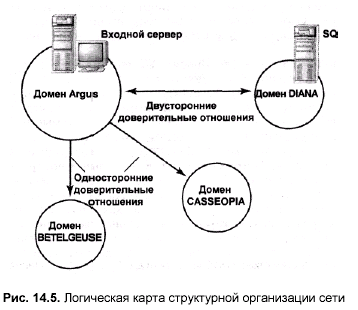

организацию сетевых ресурсов (рис. 14.5). Какие клиенты и к каким серверам
имеют доступ? Какую информацию содержат те или иные серверы или группа
серверов? Какие репликации выполняются в сети?
Ответы на эти вопросы могут быть на физической карте, хотя и не всегда.
И все же для демонстрации различных уровней сети во всех деталях может потребоваться несколько различных карт. Например, необходимо узнать, какие клиенты подключились к конкретному серверу входной аутентификации (authentication server) или какие базы данных реплицируются посредствами глобальной сети для контроля потоков сетевого трафика.
