¾ избытка различных частотных диапазонов, используемых радиослужбами, связанными с безопасностью.

¾ существования определенных ограничений пиковых значений сил излучаемого поля на расстоянии 3м.

¾ Отсутствия защиты против помех, вызываемых внутренними радиосистемами.

· Британское Радиокоммуникационное Агентство определило ограничения на силы поля, излучаемого телекоммуникационными системами в частотном диапазоне 150 кГц – 30 МГц на расстоянии 1м (150 кГц – 1,6 МГц) или 3м (1,6 МГц – 30 МГц), которые примерно на 20 дБ меньше ограничений в NB30.

Единственный существующий гармонизированный стандарт, который признан соответствующими сообществами как пригодный к использованию для вычисления помех от PLC-систем, ¾ это EN 55022. Для частотного диапазона 150 кГц – 30 МГц этот стандарт, базирующийся на CIPSR 22, устанавливает ограничения на напряжение проводимого сигнала (дБ (мкВ)). Если эти ограничения, без возможности прямого преобразования в ограничения на силу поля и, следовательно, без возможности сравнения с NB 30, будут применены к PLC-системам, операционный радиус этих систем может сократиться до участка в 300 м. Это значение рассматривается как эталон для экономичного использования PLC-систем, без использования повторителей. В настоящее время CISPR вносит поправки в CISPR 22, утверждающие, что PLC-системы попадают в рамки CISPR 22.

3. Технологические особенности PLC-систем

3.1 Электромагнитные проблемы в PLC-системах

Магистральная передача в целом, а PLC-системы в частности — это крайне сложные системы, разработка и поддержка работы которых требует учитывать многочисленные аспекты. В данной главе рассмотрим те аспекты, которые связаны с электромагнитными проблемами, как то: эффекты проводимости в сетях и эффекты излучения. В них входят:

¾ определение частотной полосы и соответствующих частот

¾ трансмиссионные характеристики и затухание сигнала в линиях

¾ ограниченный уровень шума внешних источников

¾ исключение возможности порчи сетевых устройств передаваемыми сигналами.

¾ исключение возможности порчи в связи с излучаемыми полями

¾ исключение взаимного влияния между системами

¾ уровень отклика от устройств-приемников

¾ допустимость/ограничение уровня сигнала

¾ модуляция и кодирование сигнала

Далее будет дана базовая информация по этим аспектам. Однако стоит помнить, что они не могут рассматриваться независимо друг от друга, так как один аспект может влиять на другие: например, уровень сигнала должен быть выше, чем уровень шума, но не настолько высок, чтобы излучаемые поля нарушали радиотрансляцию. Модуляция сигнала и кодирование — это основные показатели, определяющие надежность системы. Нельзя также забывать и про экономический аспект.

3.2 Основные технические характеристики.

3.2.1 Частота

PLC-системы нуждаются в достаточно широкой полосе частот, чтобы выполнять высокоскоростные функции. Эта полоса располагается в пределах 1-30 МГц.

Существуют три проблемы:

¾ данный диапазон частот занят коротковолновыми радиослужбами: широковещательной, службой безопасности, любительским радио. Поэтому эти частоты должны быть исключены

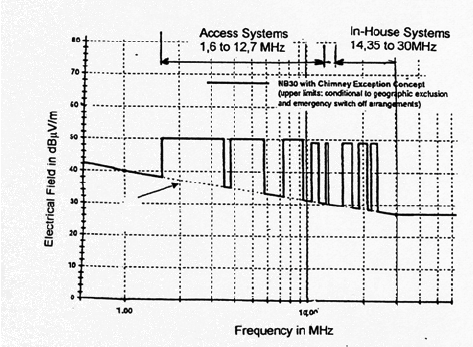

Рисунок 2. Распределение PLC – частот и допустимое излучение с исключениями Чимни (Chimney) в соответствии с NB30 (Германия).
