Локальные вычислительные сети
Страница 4

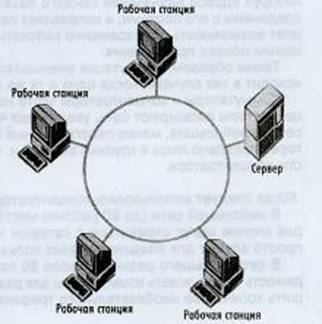

В ЛВС с передачей маркера сообщения передаются последовательно от одно­го узла к другому вне зависимости от того, какую архитектуру имеет сеть - кольце­вую или звездообразную. Каждый узел сети получает пакет от соседнего. Если данный узел не является адресатом, то он передает тот же самый пакет следую­щему узлу. Передаваемый пакет может содержать либо данные, направляемые от одного узла другому, либо маркер. Маркер - это короткое сообщение, являющееся признаком незанятости сети. В том случае, когда рабочей станции необходимо передать сообщение, ее сетевой адаптер дожидается поступления маркера, а за­тем формирует пакет, содержащий данные, и передает этот пакет в сеть. Пакет распространяется по ЛВС от одного сетевого адаптера к другому до тех пор, пока не дойдет до компьютера-адресата, который произведет в нем стандартные изме­нения. Эти изменения являются подтверждением того, что данные достигли адре­сата. После этого пакет продолжает движение дальше по ЛВС, пока не возвратит­ся в тот узел, который его сформировал. Узел - источник убеждается в правильно­сти передачи пакета и возвращает в сеть маркер. Важно отметить, что в ЛВС с передачей маркера функционирование сети организовано так, что коллизии возникнуть не могут. Пропускная спо­собность сетей Token Ring равна 16 Мбит/с. Оборудование для сетей Token Ring производит IBM, 3Com и некото­рые другие фирмы. it help desk

КОМПОНЕНТЫ СЕТИ

Небольшая сеть обычно состоит из:

• ПК и периферийных устройств, таких как принтеры;

• сетевых адаптеров для ПК и се­тевых кабелей;

• сетевого оборудования, такого как концентраторы и коммутато­ры, которые соединяют между собой ПК и принтеры;

• сетевой операционной системы, например Windows.

Кроме того, может потребоваться и другое оборудование.

В ПК для того, чтобы его можно было использовать в сети, необходимо устано­вить сетевые адаптеры. Некоторые ПК имеют заранее установленный сетевой адап­тер. Сетевой адаптер должен быть по скорости совместим с концентратором, к которому ПК подключается. Так, сетевой адаптер Ethernet соответствует концент­ратору Ethernet, а сетевой адаптер Fast Ethernet - концентратору Fast Ethernet.

Чем отличается концентратор от коммутатора

Концентратор и коммутатор относятся к разным типам активного сетевого обо­рудования, которое используется для соединения устройств сети. Они различают­ся способом передачи в сеть поступающих данных (трафика).

Концентраторы

Термин "концентратор" иногда используется для обозначения любого сетевого устройства, которое служит для объединения ПК сети, но на самом деле концент­ратор - это многопортовый повторитель. Устройства подобного типа просто пе­редают (повторяют) всю информацию, которую они получают - то есть все устрой­ства, подключенные к портам концентратора, получают одну и ту же информацию.

Концентраторы используются для расширения сети. Однако чрезмерное увле­чение концентраторами может привести к большому количеству ненужного тра­фика, который поступает на сетевые устройства. Ведь концентраторы передают трафик в сеть, не определяя реальный пункт назначения данных. ПК, которые полу­чают пакеты данных, используют адреса назначения, имеющиеся в каждом пакете, для определения, предназначен ли пакет им или нет. В небольших сетях это не является проблемой, но даже в сетях среднего размера с интенсивным трафиком следует использовать коммутаторы, которые минимизируют количество необяза­тельного трафика.

Коммутаторы

Коммутаторы контролируют сетевой трафик и управляют его движением, анализируя адреса назначения каждого пакета, Коммутатор знает, какие устройства соединены с его портами, и направляет пакеты только на необходимые порты. Это дает возможность одновременно работать с несколькими портами, расширяя тем самым полосу пропускания.

Таким образом, коммутация уменьшает количество лишнего трафика, что про­исходит в тех случаях, когда одна и та же информация передается всем портам,
